CAPACITACION: Ensayos en Prensa Hidraulica Compresión y Flexion

OBJETIVO

      Los ladrillos ecológicos cumplen con las Normas IMPRES CIRSOC de Argentina, donde se especifica que la resistencia mínima promedio de 5 unidades, de mampuestos de construcción, sometidos a la compresión debe de ser de 40 Kg./cm2.

       Los ladrillos ecológicos cumplen con las Normas IMPRES CIRSOC de Argentina, donde se especifica que la resistencia  mínima promedio de 5 unidades, de mampuestos de construcción, sometidos a la flexión debe de ser de 10 - 20 Kg./cm2.

        MATERIAL NECESARIO:

-          Prensa Hidráulica de mas de 40 Tn de capacidad, con medidor con aguja testigo y si es posible de avance automatico.

-          Dos placas de hierro planas de 18 – 20 mm. de espesor y de mayor superficie que los ladrillos a ensayar.

-          Dos bandas de goma y tela de >10 mm. de espesor y similar superficie que las placas de hierro.

    RESISTENCIA A LA COMPRESION:

-       Se seleccionan 5 unidades de ladrillos ecológicos de mas de 28 dias de maduración, perfectamente sanos y secos.

-       Se debe igualar las caras de la muestra, de tal manera que queden planas y paralelas.

-       Si es necesario, se secan las muestras en el horno, a una temperatura constante de 110 +- 5 ºC, por un periodo de 24 horas.

-       Una ves seca las muestras se procede a determinar las dimensiones y las masas de las mismas.

-       SI LAS CARAS DE LOS LADRILLOS ESTAN DAÑADAS, se coloca el camping de yeso:

-       Se cubre todas las caras opuestas de cada muestra con laca y se deja secar totalmente.

-       Sobre un plato enrasado de material no absorbente, ya sea de vidrio o metal preparado, se coloca una capa de pasta de yeso calcinado.

-       Inmediatamente, se encuesta una de las caras lacadas sobre el plato.

-       Durante el proceso de colocación de debe tomar en cuenta que las superficies opuestas estén aproximadamente paralelas, y que el grosor de las capas sea aproximadamente el mismo.

-       Se deja endurecer las capas por lo menos 16 horas antes de ensayar las muestras.

-       SI LAS CARAS DE LOS LADRILLOS NO ESTAN DAÑADAS: Se lleva las muestras al laboratorio para ser ensayadas.

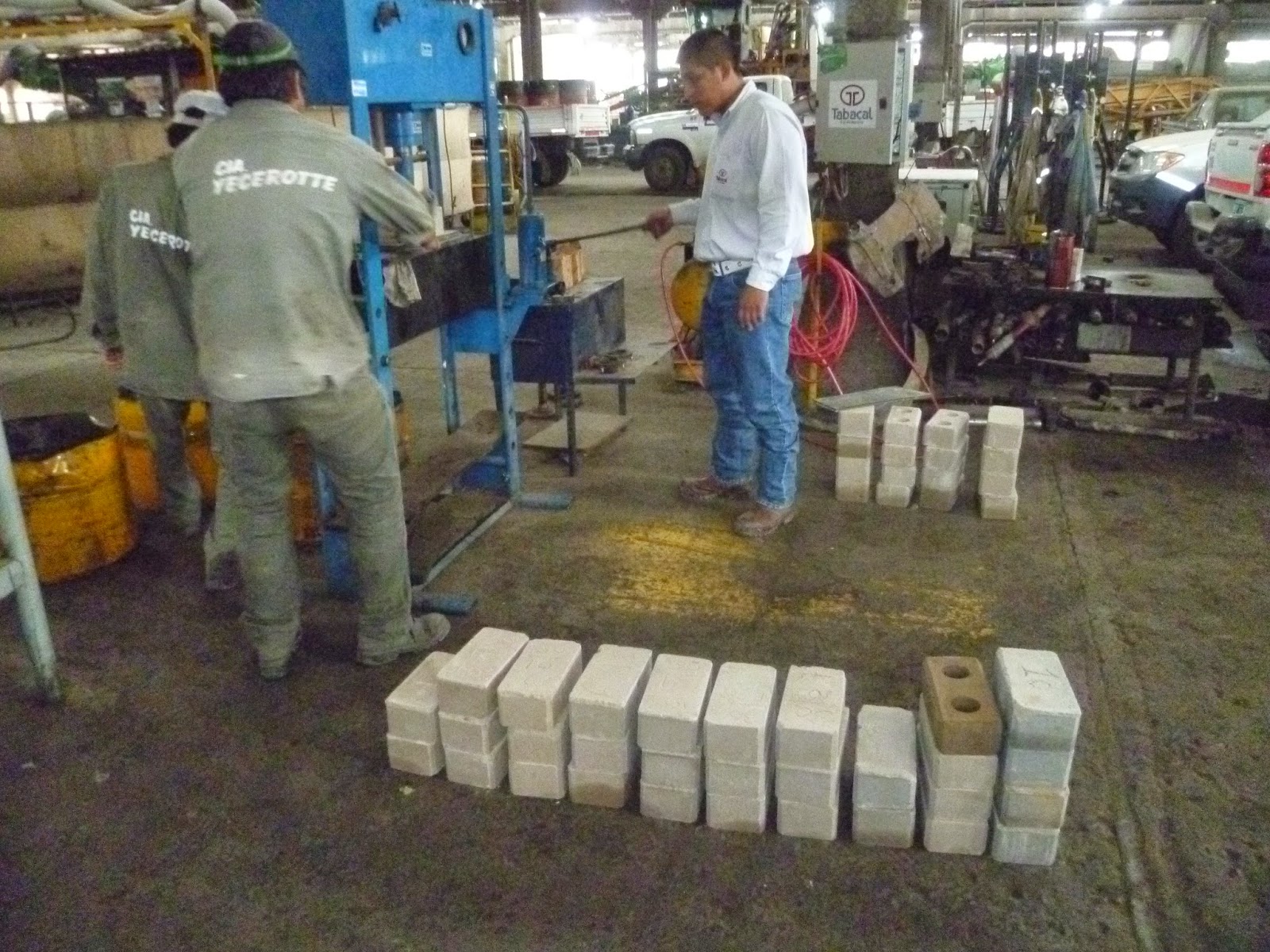

-       Se coloca la muestra en la máquina de ensayo, sobre una de las placas de hierro y una de goma, se la centra con respecto del bloque superior de la máquina.

-       Se coloca una placa de goma y luego la de metal sobre la muestra, ésta, al igual que la muestra deberá estar centrada.
  PLACA DE HIERRO – PLACA DE GOMA - MAMPUESTO – PLACA DE GOMA – PLACA DE HIERRO.

-       Se carga lentamente la máquina, sin golpes bruscos, hasta que el bloque superior tome contacto total con la superficie de la máquina.

-       Se encera el dial y se registra la carga máxima de rotura.

-          NOTA: Se producirá una primera grieta, se seguirá cargando la prensa hasta que el mampuesto deje de presentar resistencia, anotar la carga máxima.

               Las placas de goma con tela, permiten la absorción diferencial de fuerza por deformaciones de las placas de hierro o del mismo ladrillo

EJEMPLO:

Nº	MASA (gr)	ALTURA (cm)	ANCHO (cm)	LARGO (cm)	AREA (cm2)	(P) CARGA DE ROTURA(Kg)
1	3550	9,6	15,5	16,6	257,3	6880
2	3164	9,4	15,5	15,5	240,25	5520
3	2942	9,2	15,7	14,7	230,79	4180
4	3216	9,2	16,0	15,1	241,6	5240
5	3064	9,4	16,0	15,3	244,8	5460

                               A = largo * ancho



C1  = 6880 / 257,3 C1 = 26,74 kg/cm2	C2  = 5520 / 240,25 C2 = 22,98 kg/cm2
C3  = 4180 / 230,79 C3 = 18,11 kg/cm2	C4  = 5240 / 241,6 C4 = 21,69 kg/cm2
C5  = 5460 / 244,8 C5 = 22,3 kg/cm2

Comprensión = (26,74+22,98+18,11+21,69+22,3)/5

Compresión = 22,36 kg/cm² / 10

Compresión = 2,24 Mpa

*********

   RESISTENCIA A LA FLEXIÓN:

-       Se seleccionan 5 unidades de ladrillos ecológicos de mas de 28 dias de maduración, perfectamente sanos y secos.

-       Se debe igualar las caras de la muestra, de tal manera que queden planas y paralelas.

-       Si es necesario, se secan las muestras en el horno, a una temperatura constante de 110 +- 5 ºC, por un periodo de 24 horas.

-       Una ves seca las muestras se procede a determinar las dimensiones y las masas de las mismas.

-       Se coloca la muestra del ensayo sobre soportes, éstos deben estar separados a un espacio de 150 mm.

-       Se coloca la carga en la mitad del espacio; sobre una placa de acero de 6,2 mm de espesor y 40 mm de ancho, de una longitud por lo menos al ancho de la muestra.

-       La dirección de la carga deberá ser perpendicular a la superficie cargada de la muestra.

-       Se registra la carga de rotura a la flexión.

EJEMPLO:

Nº	MASA (gr.)	ANCHO (cm.) (b)	LARGO (cm.)	ALTURA (cm.) (h)	AREA (cm2)	(P) CARGA (kg)	(L) DISTANCIA ENTRE APOYOS
1	4010	15,0	22,8	8,0	342	244,9	17,8
2	3534	14,7	22,8	8,0	335,16	224,5	17,8
3	3548	14,7	22,6	8,0	332,22	285,71	17,6
4	3926	14,8	22,6	7,7	334,48	214,29	17,6
5	3650	15,1	22,7	7,6	342,77	168,37	17,7

Módulo de ruptura =  3 P L

                                             2 b h²

Mr1 = 3 (244,9)(17,8) / 2 (15,0)(64) Mr1 = 6,81 kg / cm2	Mr2 = 3 (224,5)(17,8) / 2(14,7)(64) Mr2 = 6,37 kg / cm2
Mr3 = 3 (285,71)(17,6) / 2 (14,7)(64) Mr3 = 8,01 kg / cm2	Mr4 = 3 (214,29)(17,6) / 2(14,8)(59,29)  Mr4 = 6,45 kg / cm2
Mr5 = 3 ( 168,37)(17,7) / 2(15,1)(57,76) Mr5 = 5,13 kg / cm2

Módulo de ruptura = (6,81+6,37+8,01+6,45+5,13)/5

Módulo de ruptura = 6,55 kg/cm² / 10

Módulo de ruptura =0,66 Mpa

bibliografia: http://laboratoriosdehormigones.blogspot.com.ar/2010/06/absorcion-de-ladrillos-compresion-de.html
